RK3562J 工业 Linux-RT 实时系统开发案例
案例基础概述
案例主控：瑞芯微RK3562J工业级处理器，搭载Linux-RT 5.10实时内核
案例定位：工业网关/数据采集设备硬实时Linux系统开发落地案例
可提供外包服务：Linux-RT实时内核移植、工业CAN/RS485驱动、多网口通讯程序、硬实时时延优化、工业采集整机应用、OEM项目全套软件开发
1. RK3562J工业核心板介绍
本核心板基于瑞芯微RK3562J工业级处理器打造，面向工业网关、现场数据采集、边缘计算、多网口通讯设备提供高集成、高稳定算力平台。采用A3标准尺寸、全工业隔离接口布局，适配各类严苛工业嵌入式场景，配套深度优化Linux-RT实时系统，满足运动控制、高速采集等高实时软件需求。
上图：RK3562J工业实时核心板实物图
2. 核心硬件完整参数
① 主控制器配置
CPU：Rockchip RK3562J 工业级处理器
内存：2GB / 4GB DDR4可选
存储：32GB eMMC
供电：双冗余 DC 7–36V 工业宽压输入
② 多路网口工业网络接口
千兆以太网：2×1000M（RGMII）
百兆以太网：4×100M（RMII/RGMII）
③ 工业隔离通信接口
CAN：2路CAN总线
RS485：4路带电气隔离保护RS485
RS232：2路调试串口
DI/DO：8路数字输入 + 8路数字输出
接线端子：5.08mm标准工业凤凰端子
④ 扩展外设资源
TF卡插槽、miniPCIe扩展插槽
USB2.0 OTG + USB2.0 HUB扩展
HDMI输出、MIPI DSI/LVDS显示、MIPI CSI摄像头
I2C/SPI/UART/PWM/GPIO多路复用IO
RTC实时时钟PCF8563
⑤ 电源管理单元
配套RK809-5A高集成PMIC，多路独立DCDC/LDO供电
支持CPU/GPU/NPU/DDR独立调压、整机低功耗调度
内置工业级过流、过压、ESD全防护电路
3. 配套开发资料与技术服务
① 全套Linux-RT实时开发资料交付
完整开放Linux-RT 5.10内核源码、外设驱动、设备树、编译脚本、系统镜像；
配套RK3562J芯片手册、实时RT-SDK、镜像烧录工具；
提供CAN/RS485/网口/DI-DO高精度实时控制完整工程例程；
附带cyclictest实时时延对比测试报告（普通内核vs实时内核）；
复用官方工程，可将工业整机研发周期缩短50%以上。
② 标准免费技术支持
工业硬件、实时系统故障排查、内核时延抖动异常定位；
核心板IO复用、硬件中断、实时调度配置讲解；
实时内核编译、镜像打包、整机部署全流程指导；
多网口、CAN、RS485、存储外设驱动问题调试；
cyclictest时延测试、参数调优、实时性能优化方案输出。
③ 工业实时Linux定制外包增值服务
Linux-RT系统深度裁剪、启动链路优化、硬实时调度加固；
CANopen/Modbus RTU工业总线协议程序定制开发；
多网口数据转发、多路采集实时应用软件开发；
OEM/ODM工业网关、运动控制器、采集终端整机软件适配；
一站式项目外包：内核移植+驱动开发+上层业务应用交付。
4. Linux-RT硬实时内核时延实测展示
基于RK3562J工业核心板深度移植Linux-RT 5.10.209实时补丁内核，系统最大调度时延＜100μs；标准通用Linux内核时延约2000μs，实时性提升数十倍，系统运行抖动极小，完全满足工业运动控制、高速数据采集、多总线同步控制等高硬实时场景软件运行需求。

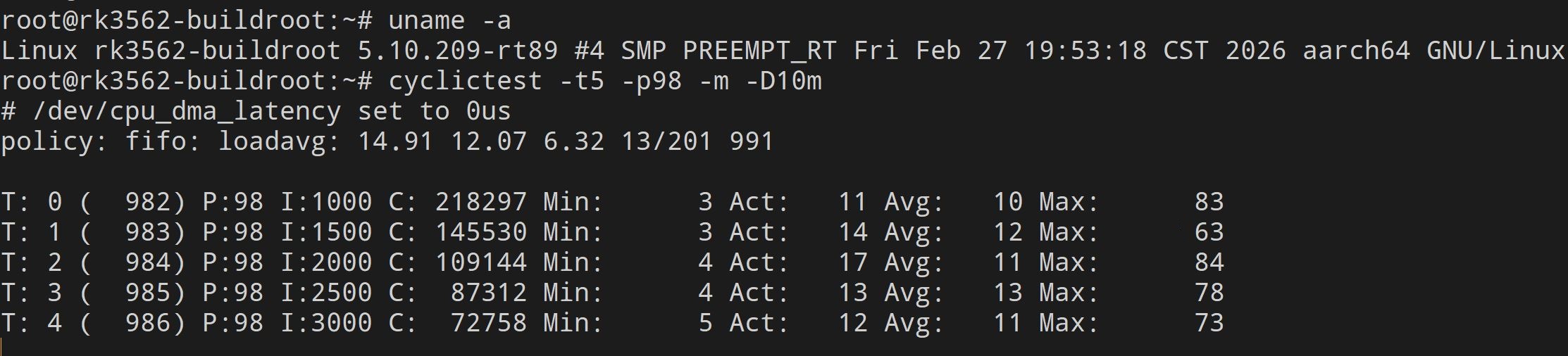

上图：实时内核时延测试运行界面

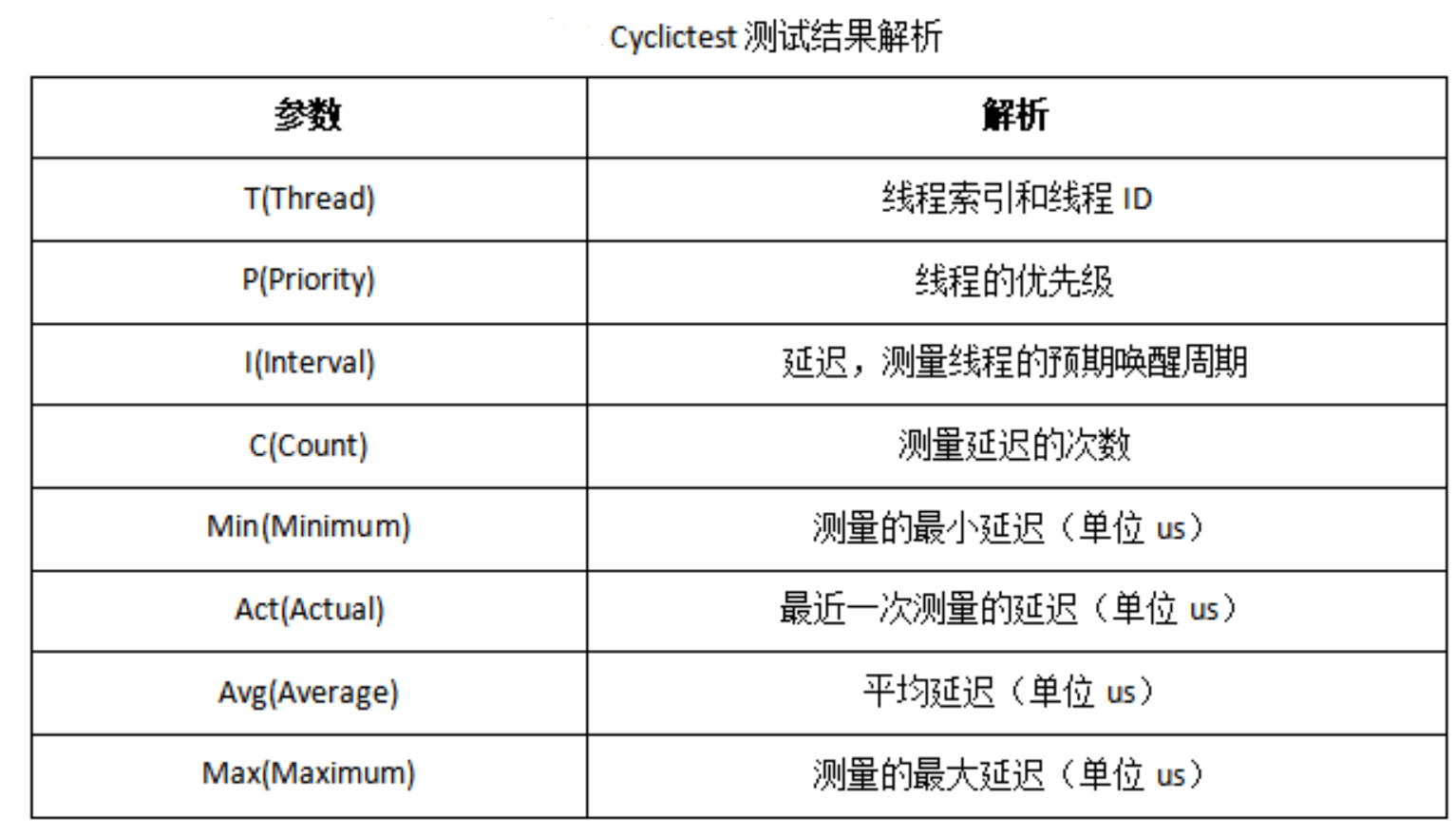

上图：实时性参数对比说明
5. 工业实时系统适用行业场景
多网口工业数据采集网关实时Linux软件开发；
伺服运动控制、自动化产线控制器硬实时系统；
新能源储能BMS多通道数据同步采集终端；
轨道交通、水利环保多总线监测采集设备；
机器视觉高速触发同步实时控制整机程序。
工业硬实时Linux系统定制外包服务
RK3562J实时Linux-RT核心板为成熟工业控制落地案例，专注高实时性嵌入式软件外包。可完成实时内核移植裁剪、CAN/RS485工业总线驱动、多路网口数据转发、cyclictest时延调优、整机采集控制应用开发，支持单功能定制、全项目包干、长期固件迭代维护多种合作模式。
需要RK3562J工业实时Linux软件定制？
依托RK3562J Linux-RT成熟工业案例，提供实时内核移植、工业总线驱动、多网口通讯、硬实时时延优化全套嵌入式软件外包开发。
