1. 开发板介绍
Hi3516DV500是一颗面向行业市场推出的高清智能网络摄像头SoC。该芯片最高支持2路sensor输入，支持最高5M@30fps的ISP图像处理能力，支持2F WDR、多级降噪、六轴防抖、多光谱融合等多种传统图像增强和处理算法，支持通过AI算法对输入图像进行实时降躁等处理，为用户提供了卓越的图像处理能力。支持热红外、结构光和ToF sensor的接入和处理。
Hi3516DV500内置双核A55，提供高效、丰富和灵活的CPU资源，以满足客户计算和控制需求。Hi3516DV500集成了高效的神经网络推理引擎，最高2Tops NN算力，支持业界主流的神经网络框架。

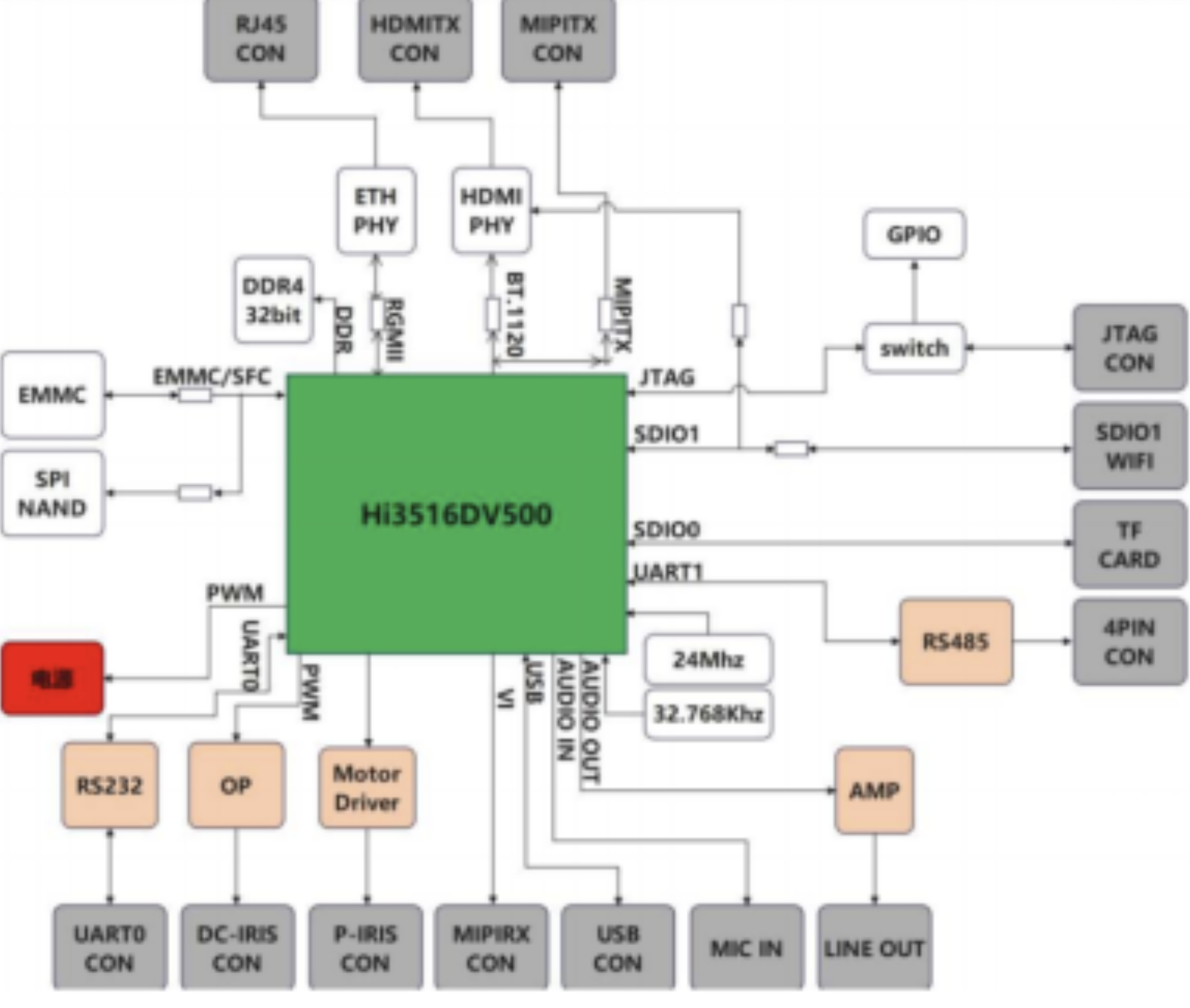

2. 接口资源

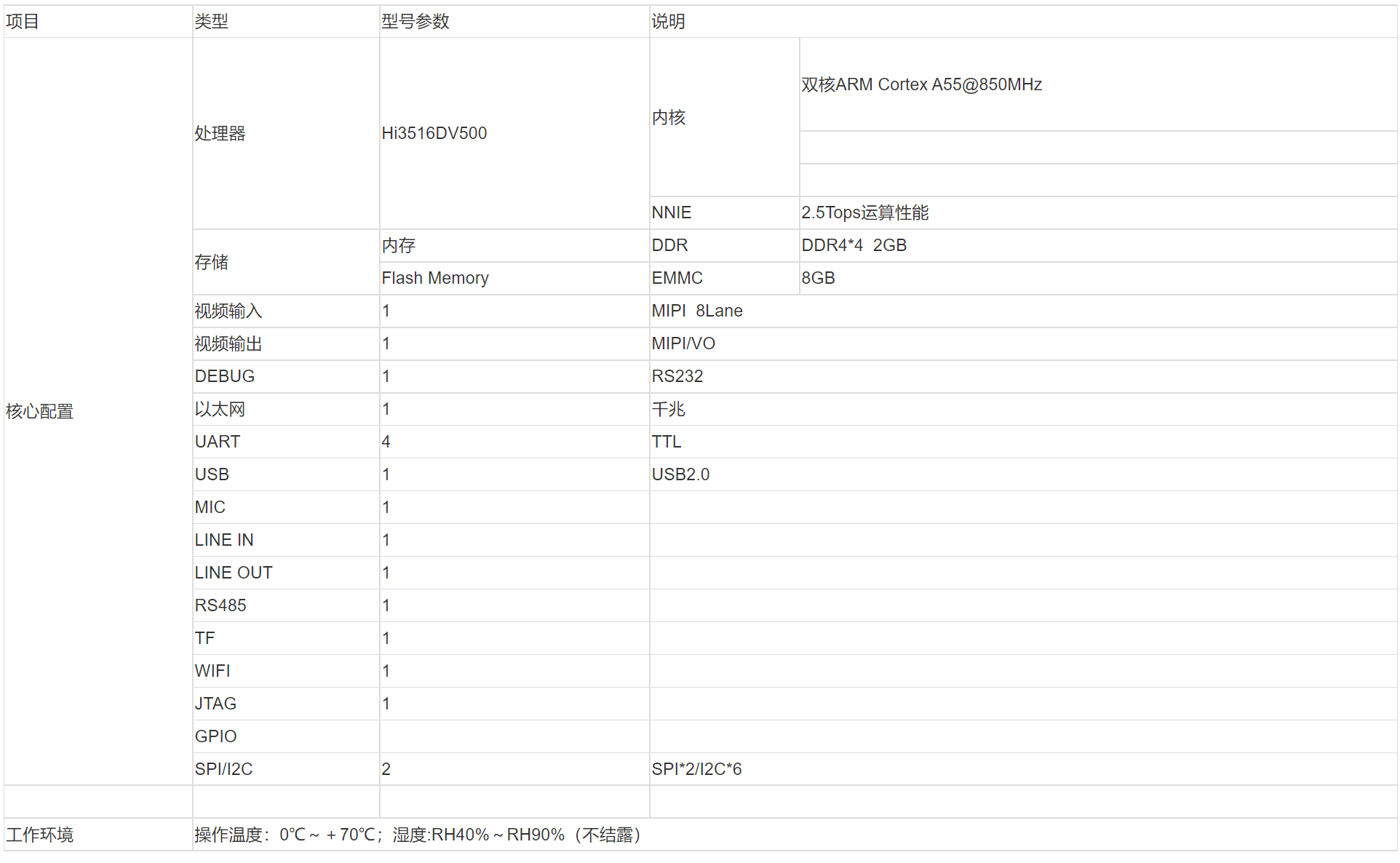

3. 硬件资源

4. 产品服务及资料

1）开发资料
提供基于开发板的产品设计手册，包括硬件设计、系统移植、驱动开发、应用软件开发环境。资料包括载板的原理图、PCB、驱动源码、内核源码等供用户设计参考，产品开发速度提高50%以上。
提供主芯片数据手册、软件开发环境、软件开发SDK 包。
提供VIO、VENC、VDEC等丰富的Linux 例程。
提供Linux+Qt 开发环境，快速进入Qt 应用软件开发。

2）技术支持
协助判断产品是否存在故障
HT-3519DV500 开发板产品软硬件资源解释
帮助正确地编译与运行我们提供的源代码
按照产品文档资料，解决主板内出现的异常问题

3）增值服务
根据用户需求完成定制硬件及软件开发
支持Linux系统定制
支持OEM/ODM定制
支持项目外包开发
