1. 智能电源管理软件设计

智能电源管理软件设计主要涉及三个大部分，智能电池主控控制流程和系统运行状态监测和逻辑控制流程，以及由SMBus和MODBus总线的通讯传输功能。
智能电池主控控制流程，主要完成系统MCU初始化，外围端口初始化，包含LED/ADC/PWM初始化，系统时钟心跳/中断初始化，RS485 MODBus RTU Slave初始化。并根据系统运行的状态来对电池进行充电控制。
系统运行状态监测和逻辑控制流程，来完成系统电源/电池状态管理。涉及功能，包括系统电源状态监测，电池状态逻辑检测，以及运算控制逻辑。
基于SMBus的通讯传输主要完成从电池包获取电池信息；基于MODBus的通讯传输主要完成与上位机的通讯，实现电池旁路校准，系统自动维护控制，以及上传数据供上位机使用。

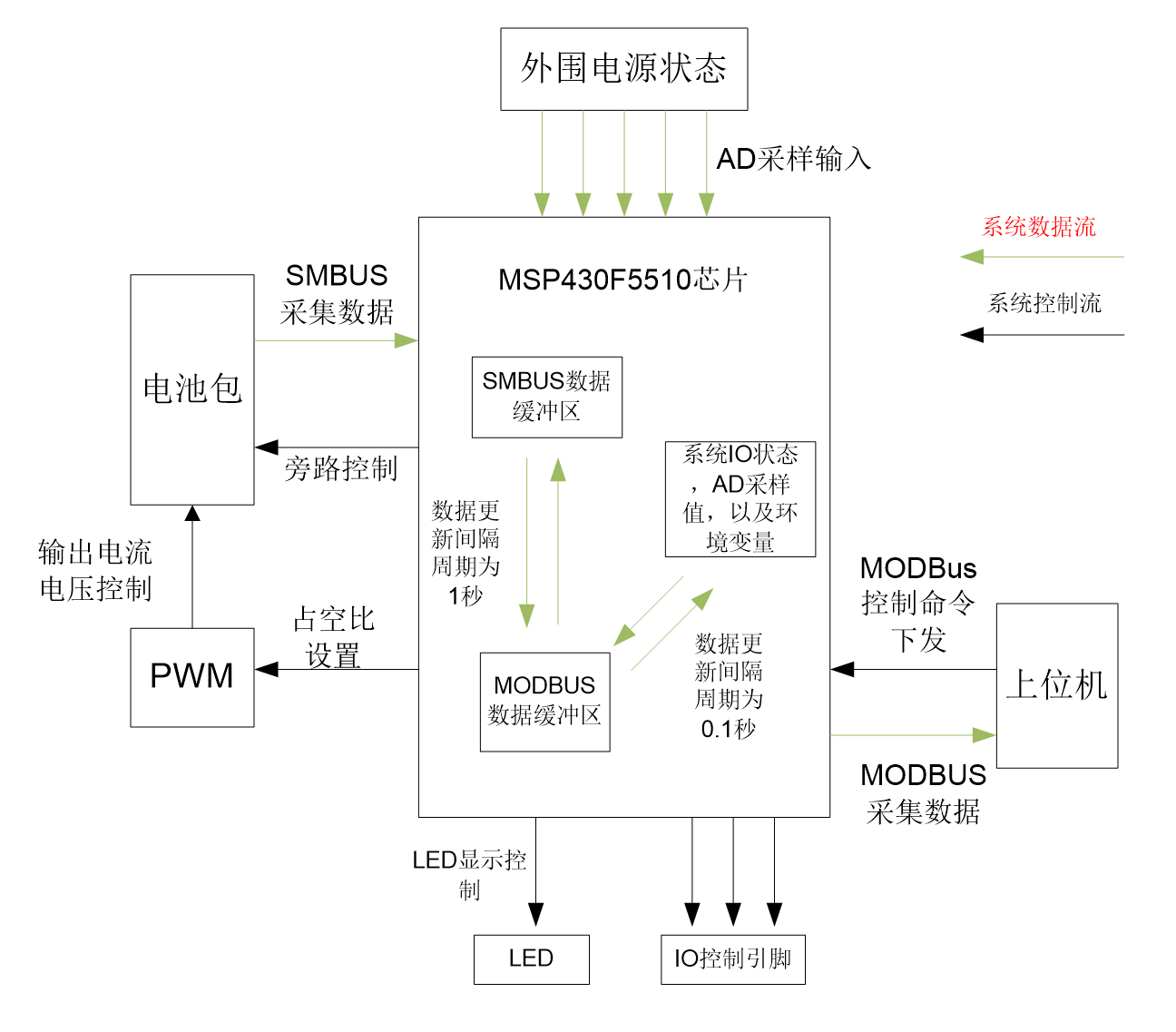

智能电源管理软件总体功能图

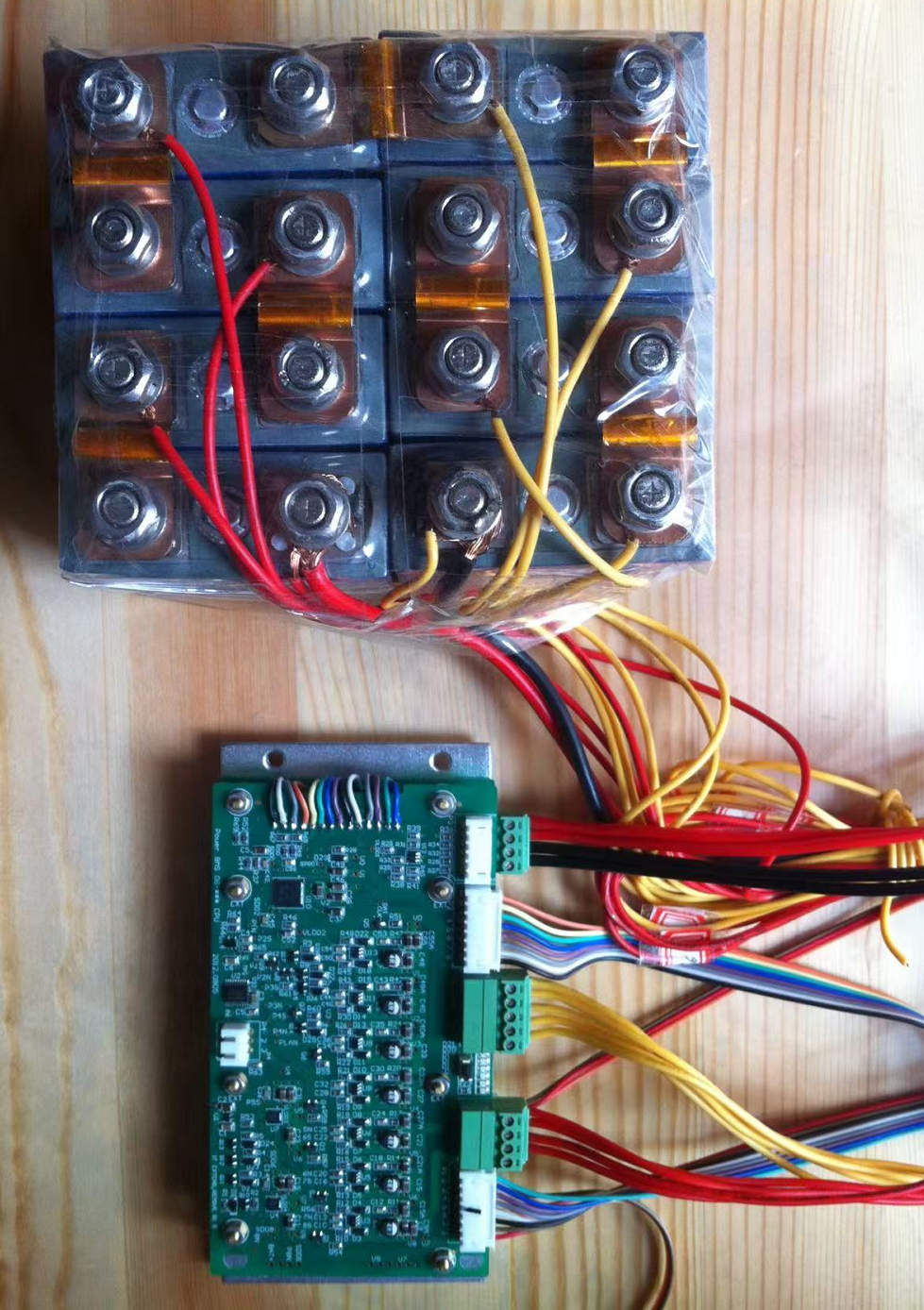

2. 实物参考
